產品概述
泡沫產生器又稱空氣泡沫產生器、泡沫發生器，是一種固定安裝在油罐上，產生和噴射空氣泡沫的滅火設備。當泡沫消防車固定消防泵供給的泡沫混合液流，經輸送管道通過產生器時，形成空氣泡沫，撲滅油類火災。主體材料一般為碳鋼和304不銹鋼，連接方式通常為螺紋，也可采用法蘭。產品出廠包括產生器總成及罐內折流擋板。
制造、驗收標準：SY/T 0525.3-1993
同類產品

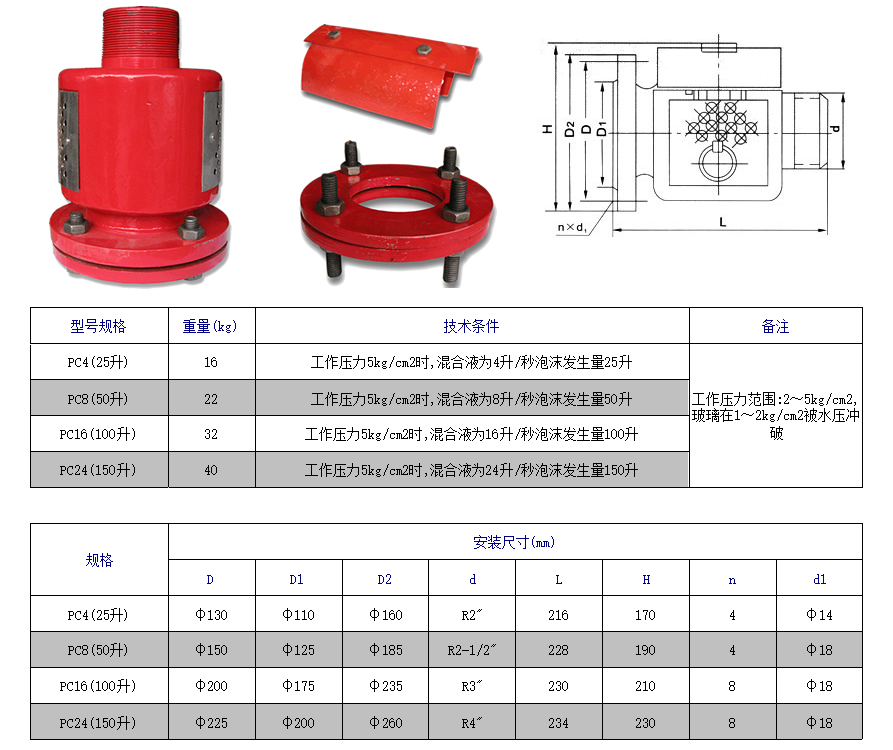

產品結構
結構原理
空氣泡沫產生器主要由殼體組、泡沫噴管組和導板組三個部份構成。
當泡沫混合液流過產生器噴咀時，形成擴散的霧化射流，在其周圍產生負壓，從而吸入大量空氣形成空氣泡沫，空氣泡沫通過泡沫噴管和導板輸入貯罐內，沿罐壁淌下，平穩地復蓋在燃燒液面上。
當泡沫混合液流過產生器噴咀時，形成擴散的霧化射流，在其周圍產生負壓，從而吸入大量空氣形成空氣泡沫，空氣泡沫通過泡沫噴管和導板輸入貯罐內，沿罐壁淌下，平穩地復蓋在燃燒液面上。
使用說明
1、空氣泡沫產生器進口標定工作壓力為0.5Mpa，也可以在0.3—0.5Mpa壓力范圍內使用，但混合量和泡沫量相應變化。
2、從水泵上要配有PH32、PH64型空氣泡沫混合器按比例輸送空氣泡沫液。
3、本產生器配有3%型和6%型普通空氣泡沫液。
4、為防止易燃液體貯罐內氣體蒸發外漏，殼體出口端必須安裝密封玻璃。該玻璃一面刻有易碎裂痕，混合液流壓力在0.1—0.2Mpa時即可沖碎。易碎裂痕一面應朝噴出口方向安裝。
5、導板安裝在貯罐內壁上，保證泡沫罐壁淌下、平穩地復蓋在燃燒液面上，以提高滅火效果。
6、空氣泡沫產生器進口管孔徑不得小于D所規定的尺寸。
2、從水泵上要配有PH32、PH64型空氣泡沫混合器按比例輸送空氣泡沫液。
3、本產生器配有3%型和6%型普通空氣泡沫液。
4、為防止易燃液體貯罐內氣體蒸發外漏，殼體出口端必須安裝密封玻璃。該玻璃一面刻有易碎裂痕，混合液流壓力在0.1—0.2Mpa時即可沖碎。易碎裂痕一面應朝噴出口方向安裝。
5、導板安裝在貯罐內壁上，保證泡沫罐壁淌下、平穩地復蓋在燃燒液面上，以提高滅火效果。
6、空氣泡沫產生器進口管孔徑不得小于D所規定的尺寸。
安裝與保養
1、空氣泡沫產生器上有產品標牌，注明產品名稱、型號、規格、制造日期和廠名，安裝前要根據產品型號參照所列尺寸由用戶自行配制泡沫噴管組。
2、先將導板組裝在貯罐內壁上，然后再裝泡沫噴管組和殼體組，罩板應在上方。
3、安裝結束后進行泡沫噴射試驗一次，以觀察噴射泡沫是否正常，水泵供水壓力和產生器進口壓力是否符合要求；管路有無滲漏現象等，然后安裝好密封玻璃。
4、空氣泡沫產生器整個管道必須保證暢通，要經常檢查是否有堵塞現象。密封玻璃是否完好。
5、為了避免和減輕貯罐壁變形時對管道的破壞，可在生產器進口管道中安裝一段相同口徑的金屬軟管。
2、先將導板組裝在貯罐內壁上，然后再裝泡沫噴管組和殼體組，罩板應在上方。
3、安裝結束后進行泡沫噴射試驗一次，以觀察噴射泡沫是否正常，水泵供水壓力和產生器進口壓力是否符合要求；管路有無滲漏現象等，然后安裝好密封玻璃。
4、空氣泡沫產生器整個管道必須保證暢通，要經常檢查是否有堵塞現象。密封玻璃是否完好。
5、為了避免和減輕貯罐壁變形時對管道的破壞，可在生產器進口管道中安裝一段相同口徑的金屬軟管。
訂貨須知
訂貨時請標注如下參數：產品名稱、型號、口徑、材質、連接方式及標準、數量，如客戶對產品有特殊要求，請在詢價時一并提出。
